Роботизированный комплекс пожаротушения

Как мы знаем, в современном пожаротушении активно используются роботы.

Согласно ГОСТ Р 53326-2009, пожарное роботизированное устройство – установка, управляющая лафетным стволом в любом направлении с удаленным управлением диспетчера.

Робототехническое оборудование разделяется на две категории.

• Мобильные роботы.
• Стационарные установки.

Мобильные устройства выполняют тушение огня без нахождения человека в зоне пожара.

Они передвигаются подобно автомобилю и могут тушить пожар с любого расстояния (роботы-оросители).

Бывают колесные или на гусеничном ходу.

Стационарные установки недвижимы.

Как правило, их устанавливают на объектах стратегического значения, на стадионах, в торговых комплексах, аэропортах и других крупных сооружениях.

В общем смысле это дистанционно управляемые лафетные стволы.

В настоящее время уже многие объекты защищены от пожара роботизированной техникой.

И это несмотря на все трудности с описанием СТУ для них.

Согласно СП 5.13130, роботизированная установка пожаротушения относится к водопенному оборудованию ПТ.

По логике, к противопожарному робо-комплексу должны применяться те же подходы проектирования, эксплуатации, которые применяются к водопенным АУПТ.

Но тем не менее на практике, это не всегда достигается.

Опишем кратко, дорогой читатель, основные характеристики роботизированного устройства и его возможности.

Огнетушащие средства

• Порошок
• Вода
• Пена

Управление

• Дистанционное
• Вручную пожарным стволом
• Местное или удаленное с пульта
• Роботизированное
• Программное сканирование и точечное огнетушение
• Вручную пожарным стволом
• Автоматическое с поиском очага и тушением

Исполнение

• Взрывозащищенное
• Обычное

Для чего нужна РУП

Зачем делать роботов, когда есть привычные АУПТ?

Ответ простой. Роботизированные устройства нужны для того, чтобы подавить или предупредить пожар без участия человека.

Они могут работать также вкупе с пожарной сигнализацией, как и автоматизированные системы.

Стационарный робот тушит огонь сплошной водной или пенной струей.

Запускается автоматически либо дистанционно, по команде диспетчера.

Сам лафетный пожарный ствол можно монтировать вблизи от потенциального очага возгорания.

А управлять такой установкой Вы можете дистанционно, из безопасного места.

Роботизированная установка предназначена прежде всего, для локализации и тушения пожаров, а так же для охлаждения конструкций и оборудования, для осаждения различных вредных веществ – пыли, паров, газов.

Монтируется снаружи или внутри помещения.

Используйте роботов там, где нецелесообразно применение дренчерных или спринклерных систем.

Это устройство как бы берет на себя роль пожарного ствольщика.

РУП призвана ликвидировать пожар там, где пребывание человека опасно или вообще недопустимо!

А где мы можем использовать робота?

Согласно ГОСТ Р 51330.9, она применяется во взрывоопасных помещениях 2-го класса.

Класс температуры объекта категории взрывоопасности Т5, категория взрывоопасности IIВ.

Работает в диапазоне температур от -40 °С до +40 °С, влажности воздуха 75% при t = +15 °С.

Подключается к водной магистрали рабочего давления 0,8-1,0 МПа. Работает от сети 220 В с частотой 50 Гц.

Согласно нормативам, Вы не можете устанавливать РУП на мобильной технике ПТ.

Дальность применения установки ограничена дальностью видимости лафетного ствола.

Пока взгляду диспетчера, управляющего устройством, доступен для видимости пожарный ствол, он может пользовать РУП.

Использование видеокамеры позволяет увеличить длину кабельной линии связи роботизированного комплекса до 1000 м.

Как работает

Теперь о том, как работает робо-комплекс ПТ. Он имеет два режима: автоматизированный (штатные действия диспетчера) и автоматический (сигналы ПС).

Дадим общую схему работы.

1. При сработке извещателей, сигнал от ПС идет на управляющий прибор РУП через интерфейсный блок с RS-485.
2. Роботизированная установка уточняет место очага возгорания в пространстве при помощи ИК-сканеров на пожарных роботах.
3. Затем РПК отбирает роботов для тушения пожара.
4. Открываются дисковые затворы у соленоидных клапанов.
5. Начинается подача огнетушащего вещества в зону огня.

Автоматический режим пожарной робототехники предусматривает задержку во времени до выхода ОТВ.

Это дает возможность персоналу покинуть помещение.

В автоматизированном режиме огнетушащий материал выбрасывается по команде диспетчера.

В течение всего времени устранения огня работает программный комплекс пожаротушения – программа ПТ и программа поиска очага огня.

Он как раз и следит за тем, чтобы не было повторных возгораний, и огонь не распространялся дальше по площади.

Программа поиска точек возгораний прекращает работу только вручную диспетчером.

Если поступил сигнал о перегреве оборудования и конструкций, оператор охлаждает нагретые предметы с применением одного или двух роботов.

Кроме того, есть опция дистанционного закрытия дисковых затворов при ложном срабатывании системы.

Что может

На что способен стационарный робот-огнетушитель? С помощью роботизированной установки ПТ Вы сможете.

• Увеличить эффективность применения ОТВ благодаря точной подачи вещества в очаг огня.
• Сократить время определения возгорания, развертывания установки и огнетушения.
• Дистанционно управлять пожаротушением и определением очагов огня.
• Повысить производительность труда пожарной бригады и безопасность работников пожарной службы.
• Сократить затраты на обслуживание установки.

А как РУП определяет начавшийся пожар?

Обнаружение возгорания в случае с роботом также выполняет пожарный извещатель.

Это может быть тепловой, оптический или датчик дыма.

Из чего состоит

Узнаем, из чего сделан наш пожарный робот. В общем случае, установка содержит два прибора – блок программного управления и определитель возгорания.

При работе комплекса в процессе тушения огня участвуют 4 робота: 2 их них тушат пожар, а другие 2 охлаждают объект возгорания.

Основные компоненты РУП.

• Пульт управления.
• Лафетный ствол.
• Аппаратно-программный комплекс.
• Насадки.
• Водозапорная арматура.
• Оптический датчик (ТК, УФ, ИК).

Для наглядности приведем ниже структурную схему роботизированного комплекса на примере спортивно-концертной арены.

Опишем детали этой схему.

• ШК-УСО – управляющий прибор РУП.
• ШК-СК – шкаф контроллера сети организует обмен данными между управляющим и исполнительным устройствами через интерфейс RS-485.
• БП-2Р – блоки для электропитания устройств, также служат для подключения к интерфейсному порту RS-485.
• БК-16 – блок коммутации принимает и передает сигналы от РУП на внешние устройства. Выполняет интеграцию робо-комплекса с системами безопасности.

По умолчанию дистанционное управление пожарной установкой осуществляется с радиопульта или пульта ДУ.

Ниже пишем примерный перечень оборудования РУП. Все пожарные роботы взрывозащищены и имеют сертификаты ГОСТР и пожаробезопасности.

РУП больше 10-ти лет выпускаются в нашей стране. Эта сфера постоянно развивается.

Новейшие технические решения направлены на то чтобы уменьшить ущерб от возгорания, снизить расход ОТВ, электроэнергии, увеличить уровень пожаробезопасности, сэкономить затраты на внедрение и эксплуатацию.

Где применяется

В каких отраслях мы можем использовать пожарный роботизированный комплекс? На самом деле, почти где угодно.

• Спортивные, концертные комплексы и арены.
• Торговые центры, гипермаркеты, развлекательные учреждения.
• Открытые и закрытые танцплощадки.
• Морские и речные суда, береговые порты, автомобильные заправки.
• Нефтегазовая промышленность, деревообработка.
• Складские, архивные помещения.
• Датацентры и серверные комнаты.
• Грузовые ангары, аэропорты, железнодорожные вокзалы.

Конечно, это не полный список объектов, на которых Вы можете применять РУП.

Все зависит от класса пожароопасности и вида используемого объекта.

Нормативы и правила

Укажем кратко, прежде всего, дорогие друзья, те нормативные документы, по которым мы должны внедрять и эксплуатировать нашу РУП.

• ГОСТ 22782.6-81
• СТО-СТУ МАСБ 634228.001-2016
• ГОСТ 12815-80
• ГОСТ Р 50588-93
• СП 5.13130
• ГОСТ 15150-69
• ФЗ № 68-ФЗ, ФЗ № 69-ФЗ
• ГОСТ Р 50680-94, ГОСТ Р 50680-95
• ГОСТ 22614-77

Спецтехусловия описывают правила и нормы проектирования РУП отечественного производителя.

Два федеральных закона регламентируют пожарную безопасность и организацию защиты населения при чрезвычайных ситуациях.

Про СП5 мы все знаем – документ содержит описание систем противопожарной защиты.

Расшифровки приведенных стандартов Вы можете найти в каталоге национальных ГОСТов.

Достоинства роботов

Назовем основные преимущества роботизированных комплексов перед традиционными средствами ПТ.

• Стоимость такой системы защиты от пожара дешевле, чем обычной системы пожаротушения.
• Контроль всего комплекса и очистка пожарной магистрали.
• Адресная подача ОТВ равномерными точечными струями.
• Малый расход огнетушащего материала.

Что запомнить

Дорогой читатель, рекомендую Вам использовать пожарную робототехнику там, где это необходимо, учитывая все правила и нормы проектирования, а также особенности Вашего объекта.

Запишем основные тезисы этого обзора.

1. Стационарные РУП бывают с дистанционным и автоматизированным управлением, используют пену, воду или порошок для тушения огня и работают адресно, по очагам огня.
2. Устройства целесообразно использовать там, где тушить пожар опасно для жизни.
3. Все стационарные установки оснащены программным модулем для управления процессом тушения.
4. Роботы эффективнее традиционных средств ПТ и выгоднее экономически.
5. Рекомендую к ознакомлению СТО-СТУ МАСБ 634228.001-2016.
6. РУП сегодня применяется во многих отраслях.

Советуем придерживаться указанных здесь рекомендаций.

До встречи в следующей статье!

Похожие статьи:

1. Проект системы АПТ по объекту Торгово-сервисный комплексСодержание статьиОсновные проектные решенияГидравлический расчетПринцип работ установкиКабельные линии связиЭлектроснабжение установки.
2. Проект водяного и модульного пожаротушения автосалона PСодержание статьиКраткое описание объектаАвтоматические установки пожаротушенияГидравлический расчетПринцип работ установкиПринцип работы.
3. Программа пусконаладочных работ автоматического газового пожаротушения, что этоДоброго дня, уважаемые читатели и гости страниц нашего блога. Сегодня.
4. Алгоритм работы автоматической установки водяного пожаротушения, на СпецавтоматикеЗдравствуйте читатели, в данной небольшой статье приведем алгоритм работы автоматики.
5. Ранцевая установка пожаротушения, что этоДоброго дня, дорогой посетитель блога. Сегодня расскажем, как можно быстро.
6. Автоматизация насосной станции пожаротушения, элементы и их функцииЗдравствуйте посетители блога. Рассмотрим какие функции устройств должна обеспечивать автоматизация.
7. Автономный модуль газового пожаротушения, применение и установкаЗдравствуйте, уважаемые гости и посетители блога. Сегодня хотелось бы поговорить.
8. Спринклерная система пожаротушения, или дренчерная?Приветствую вас, дорогие друзья! Продолжаю публиковать материалы, касающиеся безопасности в.
9. Проект автоматика пожаротушения трв на рубежеСодержание статьиСистема автоматизации пожаротушенияПринцип работы установки В состав проекта входят разделы.
10. Системы пожаротушения, виды и описаниеДоброго времени суток, уважаемые читатели блога. Вы когда-нибудь задумывались о.

Понравилась статья ? Поделитесь с друзьями!

Источник



Виды пожарных рукавов: пожарные рукава РПК, пожарные рукава РПМ

Ассортимент поставляемых ныне пожарных рукавов обширен. Они отличаются и материалом, использованным для их подготовки, и возможностью работы с различными источниками. Для того чтобы неподготовленным пользователям было проще сориентироваться, необходимо знать основные виды.

Виды пожарных рукавов

Все поставляемые ныне пожарные рукава распределены на три основных вида:

• Напорные пожарные рукава

Их основное предназначение – подача огнетушащего вещества под определенным давлением. Каркас для таких рукавов подготавливают из специальной ткани, а также тканевязанного материала. Внутри обязательно присутствует качественный гидроизоляционный слой. Для того чтобы повысить прочность пожарного рукава, сверху наносят металлическую оплетку, а внутренние слои обрабатывают защитными составами.

Чаще всего напорные рукава применяются для комплектации внутренних, а также наружных кранов, расположенных в различных строениях, а также для оснащения пожарных машин.

Напорные пожарный рукав выделяется гибкостью, эластичностью. Его внутренний диаметр может составлять 25, 40, 50, 65, 80, 90 или 150 мм. Что же касается длины, то она может варьироваться в диапазоне 10-20 метров.

• Всасывающие пожарные рукава

В состав таких пожарных рукавов входит несколько слоев текстиля, обработанного соответствующей пропиткой, резиновая камер, а также проволочная спираль. Благодаря тому, что в состав включен резиновый слой, рукав выделяется эластичностью, гибкостью, а также устойчивостью к различным механическим воздействиям. Проволочная спираль способствует повышению уровня прочности, износоустойчивости.

Как правило, такие пожарные рукава применяются для оснащения пожарной техники, моторизированных помп, а также автомобилей, используемых для ликвидации источников воспламенения.

Внутренний диаметр таких пожарных рукавов может составлять 125, 75 и 100 мм. Длина рукава – около 4 метров.

Вам могут быть интересны эти товары

• Напорно-всасывающие пожарные рукава

Данный вид пожарных рукавов используется для эффективного забора воды при помощи различных пожарных насосов, а также иных средств, систем. Такими пожарными рукавами ныне комплектуют разнообразные пожарные машины, а также технику, которая используется для ликвидации источников воспламенения.

Диаметр внутренний рукавов данного вида может быть 125, 75 и 100 мм. Длина рукава – около 4 метров.

Что касается материала, используемого для их изготовления, то чаще всего применяется вулканизированная резина, дополнительные слои, пропитанные защитными веществами. Иногда при помощи металлической оплетки, специальной проволоки осуществляется усиление пожарного рукава.

Пожарные рукава РПК

Одним из наиболее популярных подвидов напорных пожарных рукавов считаются изделия РПК. Такие пожарные рукава предназначены для комплектации, как внутренних, так и наружных пожарных кранов, сосредоточенных в зданиях, сооружениях.

Такими пожарными рукавами можно пользоваться в том случае, если в строении присутствуют специальные пожарные насосы, рабочее давление которых составляет около 1 МПа.

Для подготовки основного каркаса для данных пожарных рукавов используется тканевязанный, тканевый материал. С внутренней стороны он обязательно покрывается специальным гидроизоляционным слоем. Используемая для изготовления ткань включает, как искусственные, так и натуральные нити. В некоторых случаях производители пользуются только натуральными волокнами, обязательно пропитывая их соответствующими защитными составами.

С внутренней стороны такие рукава обрабатывают латексом, полимерными или же резиновыми составами. Подобный подход способствует повышению уровня прочности пожарного рукава, его устойчивости.

К отличительным чертам пожарного рукава РПК можно отнести:

• Подготовка изделий осуществляется в соответствии с действующими ныне нормативными актами, стандартами. Производители применяют современные технологии, высокотехнологичное оборудование. В итоге, подготовленные пожарные рукава могут выдерживать существенные нагрузки.
• Благодаря тому, что пожарные рукава комплектуются металлической оплеткой, уровень прочности, износостойкости существенно увеличивается. Именно поэтому такие изделия можно использовать в наиболее суровых условиях.
• На основные характеристики пожарных рукавов не влияют температурные колебания, повышенная влага.
• Сырье, используемое производителями, обязательно проходит тестирование, обработку. Это позволяет исключить использование некачественного, не соответствующего ГОСТам материала.
• Перед тем как осуществить продажу таких рукавов, их подвергают обязательному процессу сертификации, тестируют. Так, недостатки выявляются и ликвидируются заранее. Документы, сертификаты качества предоставляются покупателям, как только от них последует соответствующее требование.

Пожарные рукава РПМ

Пожарный рукав РПМ используется чаще всего для оснащения разнообразной пожарной техники, машин. Располагают его в специальный отсек, сосредоточенный на кузове пожарной машины. При этом обязательно следят, дабы отсутствовали чрезмерно резкие перегибы. Ведь это может привести к формированию микротрещин, иных механических повреждений.

Рукава пожарные РПМ выделяются повышенным уровнем прочности, устойчивостью к износу и механическим нагрузкам. Ведь для их подготовки используется только качественное сырье, современные технологии.

Такие рукава могут иметь различные характеристики. Это важно учитывать, осуществляя подбор соответствующей модели. Сосредотачиваться необходимо на приемлемом диаметре внутреннем, длине, а также допустимом давлении.

Если на каком-то этапе у вас возникнут вопросы, вы захотите получить дополнительную информацию, вы можете связаться с нашими сотрудниками. Они предоставят все требуемые данные, проконсультируют.

Источник

Пожарно-техническое вооружение

Водосборник рукавный модели ВС-125 – назначение, характеристики

Рукавный водосборник – это приспособление, предназначенное для сбора воды из двух всасывающих рукавов и подвода ее к пожарному насосу. Как правило, водосборник входит в комплектацию технического оборудования пожарных автомобилей. Технические характеристики и материал изготовления водосборников позволяют использовать их в любом климате: умеренном, тропическом или холодном.

К примеру, водосборник ВС-125 имеет следующие характеристики: диаметр условного прохода выходного патрубка- 125мм; диаметр условного прохода двух входных патрубков- 80мм; рабочее давление – 1 МПа (10 кгс/см2). Данная модель имеет длину 290мм, ширину – 260мм, массу – не более 3,6кг.

Водосборники должны отвечать некоторым требованиям, предъявляемым государственным стандартом. К техническим характеристиками предъявляются следующие требования: конструкция должна выдерживать гидравлическое давление 1,5 + 0,1 МПа; герметичность затворного устройства при гидравлическом давлении должна составлять 0,05—0,1 МПа. Литые детали по ГОСТу изготавливаются из алюминиевого сплава (марки АК7 (АЛ9В) или АЛ9). Также в производстве водосборников возможно использовать сплавы других марок, которые обладают механическими и антикоррозийными свойствами, не ниже, чем у перечисленных выше марок сплава.

Резиновые детали водосборников должны изготавливаться из материала с диапазоном температур не меньше ±60°С. Уплотнительные прокладки по стандарту изготавливаются из картона марки А. Все литые детали водосборника должны быть целыми, без трещин, царапин и других дефектов, способных повлиять на прочность и герметичность. Допустимо наличие отдельных раковин (глубина не более 25% от толщины стенки деталей), размер которых – не более 3мм (для наружных поверхностей) и не более 5мм (для внутренних).

Гидроэлеватор для перемещения по трубопроводу жидкостей и гидросмесей

Гидроэлеватор представляет собой насос струйного типа. Основное предназначение данного аппарата – подъем и перемещение по трубопроводу жидкостей и гидросмесей, а также забор воды с глубины до 20м или с удаленного на расстояние до 100м источника. Также гидроэлеваторы способны удалять «лужицы» небольшой глубины (5-10см), поэтому данный аппарат также может использовать для откачки пролитой при тушении пожара воды. Суть работы гидроэлеватора – использование энергии струи воды, которая подводится под напором к насадке.

Гидроэлеватор состоит из корпуса с закрепленным на нем коленом и диффузором со смесительной камерой. Внутри корпуса находится конический насадок, проводящий поток рабочей жидкости из центробежного насоса. Также гидроэлеватор имеет всасывающую сетку (решетку), соединительную головку на входном (напорном) патрубке, соединительную головку на выходном патрубке и соединительную шпильку.

Вода с большой скоростью проходит через проточную часть гидроэлеватора, тем самым создавая при вылете перепад давления. Таким образом, транспортируемый материал поступает в смесительную камеру в гидроэлеватор и образуется гидросмесь. Далее, после смесительной камеры, струя гидросмеси проходит в диффузор, где снижается ее скорость. Так как часть кинетической энергии струи переходит в потенциальную энергию потока, давление струи повышается. Это обеспечивает перемещение гидросмеси по трубопроводам. КПД гидроэлеватора – не более 20-25%.

Гидроэлеватор достаточно прост в управлении, так как его конструкция не предусматривает движущихся частей. Довольно часто данный аппарат используют при гидромеханизации горных и строительных работ, при удалении шламов на обогатительных фабриках, в котельных и электростанциях для удаления шламов, а также при транспортировке гравия и песка.

Головки заглушки и другие типы рукавных головок: назначение, характеристики

Назначение головки заглушки – закрывать соединительные отверстия насосов и пожарный напорный рукав. Головки данного типа блокируют не использующиеся каналы подачи воды или пены. Технические характеристики головок-заглушек разные – это зависит непосредственно от модели. Как правило, модели различают размеры, вес и диаметр условного прохода.

Напорные головки-заглушки используются для напорных типов пожарных рукавов, а всасывающие – соответственно, для всасывающих рукавов. Так же и муфтовые, и цапковые головки. Таким образом, основное отличие всех вышеперечисленных рукавных головок заключается в том, что они применяются для различных типов пожарных рукавов.

Также при выборе той или иной рукавной головки следует учитывать диаметр пожарного рукава. Эти характеристики, как правило, можно найти в каталоге с описанием каждой модели. Стоит отметить, что довольно часто в каталогах указывается лишь сокращенные наименования моделей.

Например, ГР- это напорная соединительная рукавная головка; ГМ- напорная муфтовая; ГЦ – напорная цапковая; ГЗ – головка-заглушка; ГП- переходная головка; ГМВ –муфтовая всасывающая; ГРВ – всасывающая рукавная; ГЗВ- заглушка всасывающая. При выборе рукавной головки следует обратить особое внимание на качество материалов, из которых она изготовлена (это может быть пластмасса, латунь и др.).

Головки муфтовые: назначение, технические характеристики, строение

Муфтовые головки, также как и другие типы (рукавные и цапковые), применяются для быстрого и герметичного соединения пожарных рукавов между собой или с пожарным оборудованием. Муфтовые головки бывают всасывающие и напорные и отличаются между собой тем, что применяются для всасывающих и напорных пожарных рукавов соответственно.

Соединительные муфтовые головки состоят из следующих элементов: втулка с внутренней резьбой и канавкой для уплотняющего кольца на торцовой кромке; два клыка со спиральными наклонными площадками на наружной поверхности втулки. Как правило, в каталогах компаний Вы найдете соединительные головки различных моделей. Они отличаются между собой некоторыми техническими характеристиками – размерами, диаметром условного прохода, весом, шириной по клыкам, высотой между наклонными площадками, длинной.

Как правило, муфтовые головки изготавливают из алюминиевого сплава. Этот материал испытывают на прочность путем создания гидравлического давления. Рукавные головки диаметром 80мм проходят испытание под давлением 3 кгс/см2 , а головки диаметром 100 и 125мм – под давлением 2 кгс/см2.

Также перед выпуском проводится проверка на герметичность. Такие испытания проходят под разрежением 600 мм рт. ст.в течение пяти минут, но падение вакуума не должно быть более 20 мм рт. ст. Также возможно использование муфтовых головок из пластика. Головки из этого материала, как правило, применяются для внутренних пожарных кранов.

Довольно важно при выборе рукавной головки учитывать качество материалов, из которых она изготовлена. Надежные, прочные рукавные головки позволяют удобно и быстро соединить пожарный рукав с оборудованием, а это экономит драгоценное время, которое становиться особенно ценным при пожаре.

Головки муфтовые , головки муфтовые всасывающие предназначены для быстрого. прочного и герметичного соединения пожарных рукавов как между собой, так и с различным пожарным оборудованием.
Для внутренних пожарных кранов возможно использование ГМ-50П в пластмассовом исполнении.

Головки переходные для соединения пожарных рукавов различных диаметров

Переходные головки используются для быстрого, герметичного и прочного соединения пожарных рукавов различного диаметра между собой или с оборудованием. Головки такого типа служат в качестве переходника и позволяют осуществлять переход с одного диаметра на другой.

Переходные головки могут быть различных моделей, которые отличаются весом, габаритами, диаметром условного входа и некоторыми другими характеристиками. Существуют следующие модели: ГП 50×70, 50×80 и 70×80. Модель 50×70 имеет массу не более 0,7кг, внутренний диаметр 42-57м, диаметр по клыкам – 157мм. Модель 50×80 обладает следующими техническими характеристиками: масса не более 1кг, внутренний диаметр – 42-69мм, диаметр по клыкам – 142мм. В модели 70×80 внутренний диаметр составляет 57-69мм, диаметр по клыкам – 142мм, масса данной модели – не более 0,96кг.

Также различают следующие типы соединительных головок: муфтовые, цапковые, заглушки, рукавные. Заглушки используются для блокирования не использующихся каналов потока воды или пены в пожарном оборудовании. Остальные типы головок схожи в специфике применения и используются для соединения пожарных рукавов между собой или с оборудованием.

Все виды соединительных головок различаются между собой некоторыми техническими характеристиками и строением. Например, рукавные головки состоят из двух втулок с резиновыми уплотняющими кольцами и двух обойм, свободно надевающихся на соответствующие втулки. На обоймах – два клыка с наклонными спиральными площадками.

Муфтовые головки состоят из втулки с внутренней резьбой с одной стороны и канавкой для уплотняющего кольца – с другой. На наружной поверхности – два клыка со спиральными наклонными площадками. Головка-заглушка представляет собой крышку с присоединенной частью, схожей по конструкции с муфтовой головкой.

Головки рукавные и другие разновидности пожарных головок для соединения пожарных рукавов

Основное предназначение рукавных головок – соединение пожарных рукавов между собой или с пожарным оборудованием. Головки рукавные могут быть изготовлены из алюминия, сплава и пластмассы. Рукавные головки, как правило, представлены различных моделей, различающихся диаметром условного прохода. Диаметр может варьироваться от 38 до 200 мм.

Также различают муфтовые, цапковые, переходные и всасывающие рукавные головки. Цапковые и муфтовые используются для соединения пожарных напорных рукавов и водопроводной арматуры. Переходные применяются для соединения пожарных рукавов с оборудованием различного типа.

Пожарные головки, а именно, головки рукавные состоят из несущей детали – втулки в виде крышки с канавкой для уплотняющего резинового кольца на торцевой кромке и обоймы, которая свободно надета на несущую деталь. Обойма имеет два «клыка» и наклонные площадки, которые позволяют соединять две головки. На концы напорных рукавов головки навязывают с помощью мягкой оцинкованной проволоки или стальных оцинкованных колец.

Цапковые и муфтовые головки состоят из одного элемента – втулки с резьбой с одной стороны и с канавкой для уплотняющего резинового кольца с другой. На наружной поверхности головки рукавные имеют два «клыка» со спиральными наклонными площадками. Переходные головки состоят из двух соединенных на резьбе несущих втулок и двух обойм.

Соединительные головки ГР(головки рукавные) , ГРВ (головки рукавные всасывающие) предназначены для быстрого и герметичного соединения пожарных рукавов как между собой, так и с различным пожарным оборудованием.
Для внутренних пожарных кранов возможно использование ГР-50 П в пластмассовом исполнении (вес не более 0,14 кг).

Длина в рабочем состоянии, мм

Длина в транспорт-ном состоянии, мм

Ширина лестницы в свету, мм

Ширина в транспортном положении, мм

Высота в сложенном состоянии, мм

Масса, кг, не более

Лестница-палка металическая ЛПМ
ТУ 4854-063-00323890-2005

Лестница пожарная штурмовая металлическая — переносная конструкция, входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах. Она используется для подъема пожарных по наружной стене зданий и сооружений. а также для обеспечения работ при вскрытии кровли на крутых крышах. Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличает этим показателем от аналогов. Не применяются металлы,взаимодействие которых приводит к контактной коррозии. Тетивы лестницы изготавливаются из профилей прессованных из алюминия и алюминиевых сплавов по ГОСТ 8617. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

Лестница пожарная ручная трехколенная металлическая (Л-ЗК) —переносная конструкция. входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах.Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличает этим качеством от аналогов. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

Лестница-палка пожарная металлическая ЛПМ — служит средством подъема пожарных на высоту первого этажа. а также для пробивания перегородок и отбивания штукатурки. Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличается этим показателем от аналогов. Не применяются металлы,взаимодействие которых приводит к контактной коррозии. Тетивы, ступеньки лестницы изготавливаются из профилей прессованных из алюминия и алюминиевых сплавов по ГОСТ 8617. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

Лестница пожарная ручная трехколенная металлическая Л3К – переносная конструкция, входящая в состав пожарно-технического вооружения пожарного автомобиля и предназначена для обеспечения боевых действий при тушении пожаров и проведения, связанных с ними первоочередных аварийно-спасательных работ на высотах.

Лестница соответствует климатическому исполнению УХЛ для категории размещения 1, согласно ГОСТ 15150.

Лестница штурмовая — лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных поперечными опорными ступеньками, и оборудованная крюком для подвески на опорную поверхность. Входит в состав пожарно-технического вооружения пожарного автомобиля. Используется в пожарных частях и подразделениях гражданской обороны для борьбы с очагами пожара и выполнения спасательных работ на высотах, для подъема на этажи зданий через окна.

фото лестниц (макеты)

Лестница веревочная спасательная ЛВС-10, ЛВС-15 — предназначена для спуска человекас высоты. в аварийной, чрезвычайной ситуации. Используется в качестве средства экстренной эвакуации персонала с мостовых кранов, буровых вышек и при проведении строительно-монтажных. отделочных и ремонтных работ на зданиях и сооружениях.

Огнетушители воздушно-пенные (ОВП)

Вашему вниманию предлагаются огнетушители воздушно-пенные, применяемые при тушении пожаров класса А и В — возгорание органических твердых материалов, горение жидкостей — нефтепродуктов, масел и др. Подобная модель огнетушителя весьма востребована, благодаря своей эффективности и безопасности.

Принцип действия, который определяет огнетушитель воздушно-пенный основывается на использовании огнетушащей пены, образованной за счет пенообразователя, водного раствора и вытесняющего газа из баллона высокого давления в головке огнетушителя. Такая пена, практически полностью состоит из воздуха (доля содержащегося в пене воздуха доходит до 90%), также в ней содержится небольшой процент пенообразующего вещества — 0,2 % и воды (9.8%). Пенообразователь смешивается с водой, под действием рабочего газа, исключительно в момент применения.

Область использования воздушно-пенных огнетушителей ограничивается температурным режимом от +5 С до +50 С. Сфера применения подобных огнетушителей — начальные стадии возгорания твердых или жидких веществ, таких, как дерево, масла и т.д.

Категорически запрещается использовать воздушно-пенные огнетушители при тушении работающих электроприборов, поскольку существует высокая вероятность короткого замыкания и некоторых химических веществ, которые при взаимодействии с водой выделяют водород, усиливающий процесс горения.

Необходимое условие при использовании огнетушителя воздушно-пенного типа, которое гарантирует его надежность и, соответственно, Вашу безопасность — ежегодная перезарядка и проверка огнетушителя на специализированных станциях. Также, к неудобствам и недостаткам подобного типа огнетушителя можно отнести ограниченный температурный режим и возможность повреждения предметов, в зоне использования огнетушителя.

Использование данного оборудования подразумевает соблюдение определенных правил, исполнение которых является гарантией Вашей безопасности и длительного и эффективного срока службы огнетушителя. Во-первых, категорически запрещается прямой нагрев заряженного баллона, посредством любых источников тепла (прямые солнечные лучи, батареи, электрические обогреватели и другие)

Также, недопустимо воздействие атмосферных осадков на корпус огнетушителя, изготовленного из нержавеющей стали, защищенного специальным полимерным покрытием, огнетушители пенные могут быть выведены из строя по причине экстремальных условий хранения.

Кроме того, следует избегать механических воздействий на корпус огнетушителя — ударов, срыва пломб и т.д, и эксплуатации огнетушителя с неисправным клапаном. Воздушно-пенные огнетушители поставляются полностью заряженными и готовыми к работе.

Масса заряженного огнетушителя, кг, не более

Источник

Пожарно-техническое оборудование

Ручные пожарные стволы: РСП-50, РСК-50, РСП-70, РСКЗ-70 Характеристики и тактико-технические характеристики (ТТХ) ручных пожарных стволов. Описание и фото
Ручные пожарные стволы РСК-50, РСКЗ-70, РСП-50, РСП-70: ТТХ, принцип действия, характеристики, конструкция Описание ручных пожарных стволов РСП-50, РСК-50, РСП-70, РСКЗ-70. Тактико-технические характеристики, принцип работы, устройство, фото и другие параметры
Стационарные лафетные стволы ЛС-С-40, ЛС- 40У, ЛС-П-40У, ЛС-С-40Ув, ЛС(Д)-С-20У Эффективная дальность струи. ТТХ, устройство. Принцип действия. Тактико-технические характеристики. Расход воды и раствора пенообразователя для тушения пожаров, охлаждения строительных конструкций, осаждения облаков ядовитых радиоактивных газов, паров и пылей
Ключи для соединения пожарной арматуры и ПТВ: К-80 и К-150 Ключи соединительные для пожарной арматуры и другого вида ПТВ. Характеристики, порядок использования. Применение на пожарах и АСР с пожарно-техническим вооружением

По ГОСТ 12.2.047-86 так называют комплектацию пожарных автомашин в зависимости от различного назначения, в которую входят пожарное, спасательное оборудование, устройства индивидуальной защиты, ручной инвентарь и механизированный инструмент.

Аварийно-спасательное оборудование – это стандартный набор из ручных лестниц, канатно-спусковых устройств, веревок, пожарных поясов с карабинами, а также натяжных полотен, пневматических прыжковых устройств для спасения людей из высотных строений.

К пожарному оборудованию относят коммуникации для тушения пожаров – рукавные линии, разветвления, а также средства для технического сервиса такого оборудования.

Пожарно-техническое вооружение состоит из следующих групп оборудования предназначенных для защиты пожарных и спасателей в ходе разведки, ликвидации очагов пожара, спасения людей из зданий в т. ч. высотных, а так же проведения аварийных работ в опасных условиях:

• Боевая одежда, защитная обувь пожарных, спасателей входят в комплект полной экипировки личного состава подразделений МЧС и других спасательных формирований, предназначена: для защиты от травм, кратковременного пребывания в зонах с высокой температурой, интенсивным тепловым воздействием, химически активной, агрессивной средой на поверхности земли, отметок пола зданий, сооружений в ходе ликвидации пожаров, аварий.
• Средства спасения людей, самостоятельного спасания с высоты при проведении эвакуации, аварийно-спасательных мероприятий, этапов тушения пожара. Различные виды таких средств от веревок и лестниц, до спасательных рукавов, натяжных полотен, прыжковых, канатно-спусковых устройств используются по обстановке и ситуации, оцениваемой руководством тушения пожара, бойцами дежурных караулов.
• Пожарные стволы – ручные и переносные лафетные, генераторы пены, пожарные рукава различных видов, оборудование для их технического сервиса. Они предназначены для подачи пены и воды, на тушение и охлаждение; забора и транспортировки воды из естественных водоисточников, пожарных водоемов, резервуаров, гидрантов, установленных на сетях наружного водоснабжения населенных пунктов, крупных производственных, складских объектов.
• Средства защиты органов дыхания предназначенные для возможности нахождения пожарных и спасателей в непригодной для дыхания среде, характерной для задымленных, запрессованных дымовыми продуктами горения помещений зданий, сооружений, где расположен и развивается очаг пожара. Прежде всего это дыхательные аппараты различной конструкции, а также диэлектрические средства, необходимые для безопасного отключения работающих во время пожара электроустановок зданий, аппаратуры управления технологическими процессами на производственных объектах.
• Теплозащитные, отражающие тепло-костюмы, комплекты химической защиты, необходимые для подавления открытого огня в условиях нахождения в зонах с высокой температурой, интенсивным тепловым воздействием; наличием вредных и опасных газовых смесей, способных вызвать отравление при контакте с кожными покровами.
• Переносные углекислотные, порошковые огнетушители, необходимые для тушения электрического оборудования, установок, распределительных щитов, аппаратуры управления.
• Средства связи, оповещения, назначение которых видно из названий.
• Ручной механизированный инструмент, так и обычный – ломы, топоры, багры, предназначенный для экстренного вскрытия заполнения проемов в наружных стенах, внутренних перегородках зданий и сооружений, а так же разборки завалов в результате обрушения несущих конструктивных элементов строений, что способствует быстрому проникновению для тушения и проведения разведки во всех помещениях горящих объектов.
• ГАСИ – это комплект переносного аварийно-спасательного инструмента с гидравлическим приводом, необходимый для деблокировки и извлечения пострадавших людей, из зданий частично разрушенных при чрезвычайных происшествиях.

В такой комплект входят различные виды расширителей с гидроприводом, комбинированных ножниц, челюстных резаков, гидравлические домкраты, необходимые для резки листов металла, проволоки, прутков арматуры, труб, уголков, других металлических строительных элементов; поднятия, перемещения плит, конструкций из железобетона, автотранспорта, а также вспомогательный гидравлический инструмент для проведения других операций, например, отрывания навесов, петель ворот, дверей.

Виды, количество ПТВ, предназначенного для каждого конкретного пожарного автомобиля зависит от его назначения, пожарной нагрузки, технологических процессов, ведомственной принадлежности объектов защиты на охраняемой подразделением, пожарным формированием территории; а также от грузоподъемности, вместимости отсеков.

Испытания пожарно-технического вооружения ведутся регулярно на основании требований нормативных документов, приказов, наставлений, заводских инструкций компаний изготовителей. Ознакомьтесь с материалами представленными ниже.

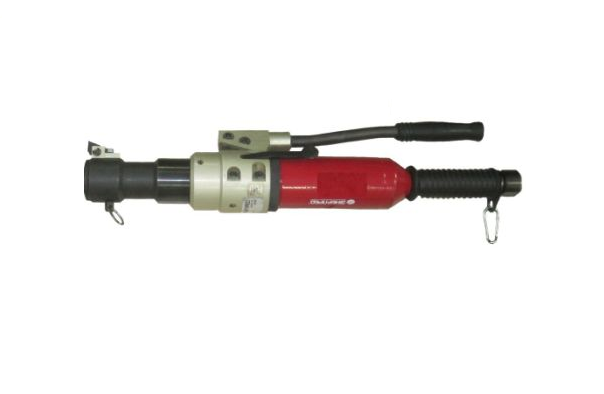

ГАСИ СПРУТ (ножницы комбинированные НКГС-80 и кусачки КГС-80). Описание, ТТХ, схемы, устройство. Принцип действия и порядок работы. Обслуживание. Возможные неисправности. Ремонт. ГАСИ СПРУТ Ножницы комбинированные НКГС-80 и кусачки КГС-80. Описание. ТТХ. Схемы. Устройство. Принцип действия и порядок работы. Обслуживание и ремонт.
ГАСИ Круг-1С. ТТХ (силовой модуль КРУГ-1, разжим малый Р-120, разжим большой РБ-310, кусачки К-16, ножницы Н-16, разжим угловой РУ-120) ГАСИ Круг-1С ТТХ (Силовой модуль КРУГ-1, разжим малый Р-120, разжим большой РБ-310, кусачки К-16, ножницы Н-16, разжим угловой РУ-120
ГАСИ СПРУТ изучение насоса ручного 2-х ступенчатый НРС-2 80. ТТХ. Чертежи и схемы. Возможные неисправности. Ремонт. Техническое обслуживание ГАСИ СПРУТ изучение насоса ручного 2-х ступенчатый НРС-2 80. ТТХ. Чертежи и схемы. Возможные неисправности. Ремонт. Техническое обслуживание.

Источник

Рукав пожарный с ГР-50

Изображения, информация о характеристиках, внешнем виде и комплектации товара носит справочный характер и основана на последних доступных на момент публикации сведениях. Характеристики и комплектация могут быть изменены фирмой-производителем без предварительного уведомления.

В корзине 0 товаров
На сумму 0 рублей

Рукав РПК (В)-Н/В-50-1.0-У1 (УХЛ1) с рукавной головкой в сборе

Неотъемлемый элемент пожарно-технического оборудования для ликвидации пожара на расстоянии и монтажа их в шкафы ШПК находящихся в помещениях административного, складского и промышленного назначения, а так же зданий с массовым присутствием людей (например, торговые центры). По своей структуре является гибким противопожарным водопроводом. Напорный рукав 51 мм., с условным внутренним проходом 50мм имеет маркировку РПК (В)-Н/В-50-1.0-УХЛ1, которая расшифровывается: рукав напорный для латунных и чугунных пожарных клапанов (так же именуют кранами) внутренней или наружней установки DN-50 и Pn-1.0 МПа.
Для герметичности при производстве рукавов Сибтекс используется только качественные материалы состоящие из плотного синтетического волокна и гидроизоляционной камеры из полимера внутри. Стоит так же отметить, что для полноценной эксплуатации к пожарному рукаву с головками ГР-50АП нужно купить, ствол РС.

Характеристики пожарного рукава РПК В 50 с ГР-50 АП

Рис.1 — Структура рукава РПК (В)

Упаковка рукав РПК (В)-50 с ГР-50

Рукава поставляют в скатках. Намотка рукава должна быть ровной, без выступающих кромок отдельных витков. Наружный конец рукава скатки закрепляют перевязочным материалом, исключающим возможность механического повреждения рукава. Рукава следует упаковывать в полиэтиленовую пленку, пакет, ткань или другой упаковочный материал, обеспечивающий сохранность рукавов при транспортировании и хранении. Масса упаковочной единицы должна быть не более 30 кг.
ВНИМАНИЕ! Поставка рукавов так же допускается без упаковки.

Схема соединения рукава РПК-В

Соединение рукава РПК (В) типа Сибтекс или Классик с пожарной арматурой, а именно головка ГР-50 должно производиться квалифицированным специалистом, путём намотки оцинкованной проволокой на специализированном оборудовании, например: Станок для навязки пожарных рукавов ТЦ-15.
ВНИМАНИЕ! Соединение при помощи хомутов не допустимо, так как при эксплуатации пожарного рукава под давлением все соединительные части будут сорваны.

Наличие, Купить рукав 50 мм. c ГР-50 АП

Является складской позицией, постоянное поддержание остатков на складе готовой продукции в г. Новосибирске позволяет нам осуществлять отгрузки пожарных рукавов Сибтекс и Классик (тип РПК-В) в розницу и оптом по выгодной цене и наиболее удобных условий оплаты: наличный или безналичный расчёт, перевод на карту. Для самостоятельной покупки как ”физическое лицо” или получить счет для ”юридического лица” можно можно в нашем интернет магазине добавив товар в «корзину» и заполнить форму. Дополнительные вопросы как купить пожарный рукав 50 мм. с ГР-50 в сборе, РПК-В Н/В-50-1.0 У1 в Новосибирске, можно задать обратившись в нашу компанию по тел. +7 (383) 373-16-20 (многоканальный).

Производители пожарных рукавов РПК-В для наружных и внутренних кранов

• АО “Рукав”, Россия, г. Бийск
• ООО ПО “Берег”, Россия, Московская область, Павлово-Пасадский район
• ООО “Аквасила”, Украина, г. Харьков

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ:

Пожарные рукава транспортируются любым видом транспорта в соответствии с правилами перевозки грузов, действующими на соответствующем виде транспорта. При транспортировке они должны быть предохранены от воздействия атмосферных осадков, прямого попадания солнечных лучей. Упаковка при транспортировке должна быть плотной не допускающей истирания друг о друга, а так же о стенки тары или транспортного средства. Не допускается хранение пожарных рукавов РПК-В Н/В-50-1,0-УХЛ1 с веществами, оказывающие на них разрушительные воздействия (химикаты, кислоты и др. вещества). Рукава Сибтекс или Классик должны храниться в затемнённых помещениях складского типа и транспортироваться при температуре от -60 0 С до +50 0 С при расположении складываться на расстоянии не менее 1 метра от нагревательных приборов, печей и др. источников тепла. Не допускается укладывать на рукава посторонние предметы. Рукава РПК-В в обязательном порядке имеют сертификат пожарной безопасности и паспорт на партию изделия.

Представленные ниже фото на напорный пожарный рукав РПК-В несут информационный характер и разрешены для свободного скачивания и использования в личных или коммерческих целях. Производители оставляют за собой право на изменение внешнего вида и конструктивных особенностей без индивидуального уведомления. Мы будем признательны если Вы укажите на своем ресурсе ссылку на наш сайт как источник информации и надеемся, что все картинки, фото пожарного рукава типа Сибтекс помогут в решении Ваших задач.
Кликнув ссылку или изображение, оно откроется в отдельном окне с разрешением 1000х1000 пикселей.

Источник
